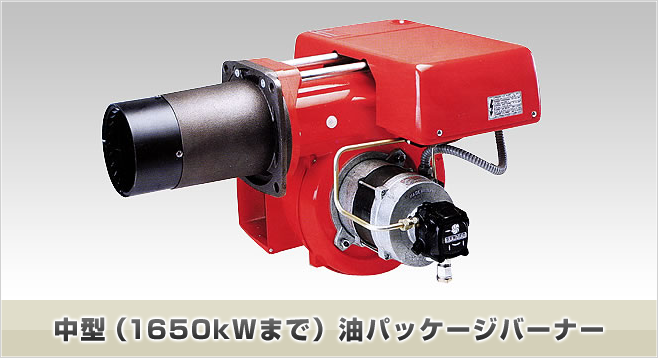

オイルバーナー PRESSシリーズPRESS GV/PRESS GW/PRESS 1G
/PRESS 2G/PRESS 3G/PRESS 4G

特長

安全規格：EN規格取得、HA（旧JIS）規格適合

• 油バーナーPressシリーズは176から1650KWまで6シリーズをご用意しております。
• 2本ノズルによるH/L(高／低)燃焼式（PRESS GVは除く）の採用により、高炉内圧力燃焼条件下で灯油、軽油、A重油燃焼用に特別にデザインされたオイルバーナーです。
• 低燃焼着火機構で着火時の振動を押さえると共に、油圧シリンダにより追随性の良いH/L燃焼を実現しました。
• 独特のスタビライザ位置調整機構により、全ての燃焼量に最適な燃焼が保証されます。また、最終的に微調整が必要な場合には燃焼中バーナー外部より調整できる機構となっております。
• リエロバーナーはメンテナンス性にすぐれた構造をしております。バーナーノズル等をチェックする時は本体部分をヒンジバー上で後方にスライドさせ、そのままの状態で簡単に確認出来ます。
• 安全規格はEN規格取得、HA（旧JIS）規格適合。機器は油バーナー後部にまとめられ、カバーにより覆われており安全確保は万全です。

仕様

バーナー型式	燃焼量 kg/h		モーター動力 A
	min.	max.	200V	380V	r.p.m.
PRESS GV・GW	15	30	2.1	-	2800
PRESS 1G	16	45	1.9	1.1	2800
PRESS 2G	30	60	2.91	1.68	2800
PRESS 3G	45	90	6	3.5	2800
PRESS 4G	70	130	10.5	6.0	2800

燃料：	使用最大粘度 6mm2=1.5　E=7.5cSt　20℃
電源：	PRESS GV・GW 　単相　200V-220V±10%-50-60Hz PRESS 1G・2G・3G・4G　3相　200V-220V±10%-50-60Hz

寸法表

寸法　mm

油バーナー名	A	B	C	C1(*)	D	E	F	G
GV・GW	439	234	185	320	473	397	292	140
1G	475	270	237	370	473	397	292	150
2G	475	270	245	403	506	437	332	155
3G	611	406	254	412	570	485	370	175
4G	670	316	266	426	720	590	445	205

*長寸法燃焼筒はオプション仕様です。

取付寸法

寸法　mm

油バーナー名	H	L	M
GV・GW	160	M10	155
1G	160	M10	165
2G	160	M10	165
3G	195	M12	185
4G	230	M12	210

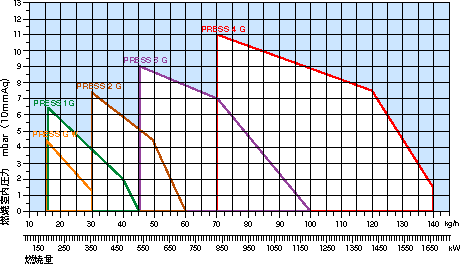

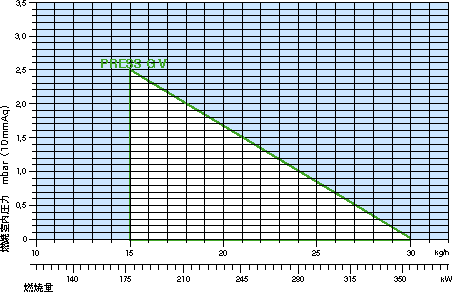

燃焼量と使用可能燃焼室内圧力の関係
