工業用パッケージ・ダクトバーナー RS-VAシリーズRS28VA/RS38VA/RS50VA

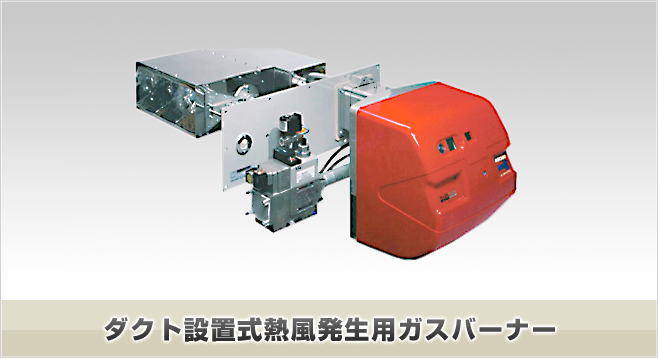

ダクト設置式熱風発生用ガスバーナー

特長

リエロ・ダクトバーナーはダクト設置式の熱風発生用ガスバーナーで、中低温度領域で使用していただくバーナーです。
ダクト内に直接設置することにより、高効率で空気の加熱が可能となります。
各種乾燥機プラント、スプレーブース、その他でその真価が発揮されます。

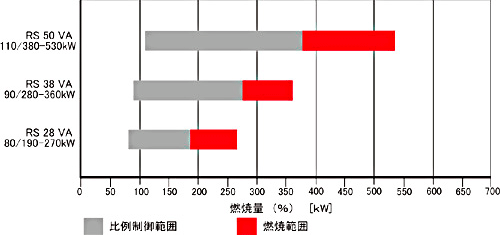

バーナー燃焼範囲

設置使用例

  • L1

    バーナー本体と燃焼ダクト間がL型部材で接続されております。加熱流体に対して、水平に設置使用します。

  • L2

    バーナー本体と燃焼ダクト間がL型部材で接続されております。加熱流体に対して、垂直に設置使用します。

  • T1

    バーナー本体と燃焼ダクト間が、直接接続されております。燃焼ダクト部分をダクト内部に設置します。

  • T2

    バーナー本体と燃焼ダクト間が、直接接続されております。燃焼ダクト部分をダクト外部に設置します。

ダクトバーナー型式と配管選定一覧表

RS28-VA RS38-VA RS50-VA
燃料 天然ガス 12A/13A
LPG
動力
電源
単相/200V/50Hz-220V/60Hz
3相/400V/50Hz
操作
電源
単相/110V/50Hz-60Hz
単相/220V-230V/50Hz-60Hz
型式
対応
L1
L2
T1
T2
燃料 型式 最大
出力
型式 最大
出力
型式 最大
出力
ガス
配管*
天然ガス12A/13A供給圧20mbar
MBDLE415 240 MBDLE415 310 MBDLE420 450
天然ガス12A/13A供給圧300mbar MBDLE407 270 MBDLE415 360 MBDLE415 540
LPG 供給圧35mbar MBDLE405 270 MBDLE415 360 MBDLE415 540
LPG 供給圧150mbar MBDLE405 270 MBDLE415 360 MBDLE415 540

● 標準仕様 ○ オプション仕様

※注意 ①使用最大背圧=2mbar以下
電磁弁の標準使用電圧:200V-50Hz/60Hz
基準天然ガス値:10kWh/Nm3、比重0.71kg/Nm3
