ガスバーナー GAS 比例式シリーズGAS3PM/GAS4PM/GAS5PM/GAS6PM/GAS7PM

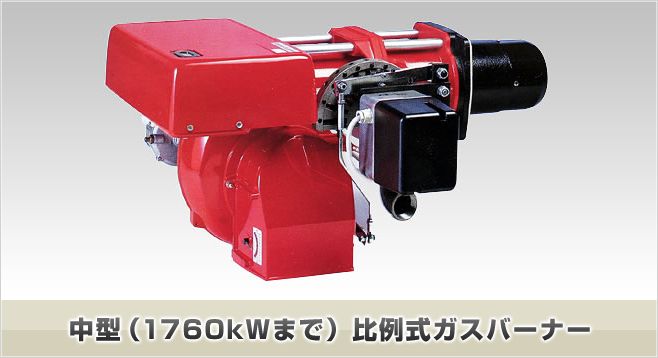

中型（1760kWまで）比例式ガスバーナー

特長

  • 比例制御

    リエロ比例式ガスバーナーは、比例制御幅4：1を実現。

  • 高効率燃焼

    長寸法燃焼筒使用により、逆流燃焼室においても、最適燃焼が得られます。

  • サーボモーター付

    サーボモーターを採用。あらゆる燃焼量に合わせて最適な風量とガス量を調整します。

安全規格：UL規格/EN規格取得、ガス会社基準適合

  • この比例式ガスバーナーシリーズは、80から1513KW/Hrまでの4シリーズが用意されております。
  • 比例制御幅は4:1を実現しました（2位置制御も対応可）。
  • バーナーはメンテナンス性に優れた構造をしております。
    1. ガス配管は本体の燃焼筒部分に取付けられます。
    2. バーナーノズル等をチェックする時には本体部分をヒンジバー上で後方にスライドさせ、そのままの状態で確認出来ます。
    3. 重量のある配管の取外等の面倒はいっさいありません。このことは配管のメンテナンスにおいても非常に簡便に対応できます。
    4. 配管は左右どちらにでも取付けることができます。
  • 長寸法の燃焼筒の使用により、リバース（逆流燃焼室）においても最適燃焼が得られます。
  • 安全規格はUL規格/EN規格取得、およびガス会社基準適合。
  • 機器関係はバーナー後部にまとめられ、カバーにより覆われており、安全確保は万全です。

構造説明

  • ガス量・空気量の調整

    ガス量・空気量の調整

    設定はヒンジ、ガイド棒を利用し、同一箇所で簡単に実施できます

  • ガスバーナー部品

    ガスバーナ部品

    ケース内に全ての部品が収納されております

  • ガス配管

    ガス配管

    配管は左右どちら側でも取付けられます

  • ランプスイッチ付ガスバーナー

    ランプスイッチ付ガスバーナー（オプション仕様）

    スイッチランプ取付例（ロング燃焼筒）

  • ランプスイッチ付ガスバーナー

    ランプスイッチ部分

    ガスバーナー単独で制御可能

  • ランプスイッチ付ガスバーナー

    ランプスイッチ接続

    コネクタ接続により

  • ランプスイッチ付ガスバーナー

    ランプスイッチ付ガスバーナー（オプション）

    外部信号なし・バーナー単独で運転可能 （比例式）

  • スイッチボックス

    スイッチボックス（オプション）

    スイッチ操作で使用がより便利に（オプション仕様）

ガスバーナー仕様

ガスバーナー機種名 GAS3PM GAS4PM GAS5PM GAS6PM GAS7PM
燃焼量　KW 350 470 660 1050 1760
燃焼量　kcal/h 300,000 400,000 567,000 900,000 1,513,000
モータ動力　KW 0.37 0.45 0.75 1.50 3.0
制御方式 ON-OFF/HL/PM
点火方式 直接点火
燃焼方式 先端混合
炎検出 フレームロッド（OP:UV）
風圧確認 エアーフロースイッチ
バーナ接続
口径		 6C U：40A U：40A F：80A - -
13A U：32A U：32A U：40A U：32A F:32A
LPG U：25A U：25A U：32A U：32A F:32A

OP：オプション　U：ユニオン接続式　F：フランジ接続式

表中の最低燃焼量の最初の項目は最大燃焼をしたときの比例最低燃焼量（4：1）です。
第2項は最大燃焼量の調整設定幅（最低定格燃焼量）です。
F/F1/F2：燃焼筒の長さは3種類用意されています。
電源：GAS 3P/M-単相　GAS 4-7P/M-3相

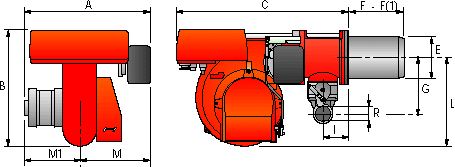

ガスバーナー寸法表

寸法　mm

バーナー機種名 A B C E F F1** G I L M M1 R
GAS3PM 410 397 610 140 185 320 225 97 292 380 - 1"1/2
GAS4PM 410 397 610 150 187 320 225 97 292 380 - 1"1/2
GAS5PM 410 437 645 155 207 365 225 97 332 355 226 1"1/2
GAS6PM 410 485 770 175 227 360 250 131 370 370 258 2"
GAS7PM 410 590 920 220 240 400 305 140 445 400 358 2"

F/F1/F2：燃焼筒の長さは3種類用意されています。

取付に必要な穴径とボルト穴寸法

寸法　mm

型式 A B C D
GAS3PM 160 160 155 M10
GAS4PM 160 160 165 M10
GAS5PM 160 160 165 M10
GAS6PM 195 195 185 M12
GAS7PM 230 230 230 M12

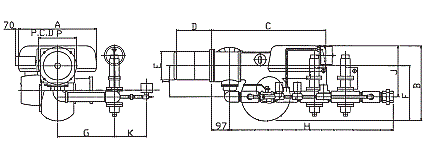

GAS比例式シリーズバーナー（標準配管）外形図

型式 ガス
記号		 各寸法（㎜）
A B C D E F G H I J K P
GAS3PM A 410 397 610 185 140 292 300 960 165 270 170 226
GAS4PM A 410 397 610 187 150 292 300 960 165 270 170 226
GAS5PM A 410 437 645 207 155 332 500 1130 165 270 170 226
N 410 437 645 207 155 332 300 960 165 270 190 226
GAS6PM N 410 485 770 227 175 370 400 710 195 310 190 276
GAS7PM L/N 785 590 920 240 220 445 600 960 245 390 190 325

GAS比例式シリーズバーナー　フロー図

GAS-PM-BL型配管

メインガス遮断弁 ガス圧力スイッチ（L：低 H：高）
スタートガス電磁弁 テストコック
ガバナ（組込済 除外GS10-20）
供給圧力
A 1.5kPa
N 2.0kPa
L 2.8kPa
バーナー機種 使用燃料 制御方式 配管方式
バーナー機種の選定 記号 燃料種類 記号 制御方式 記号 配管形式
A 都市ガス OF ON-OFF式 DL 標準配管
N 13A HL Hi-LOW BL スタートガスライン付配管
L LPG PM 比例

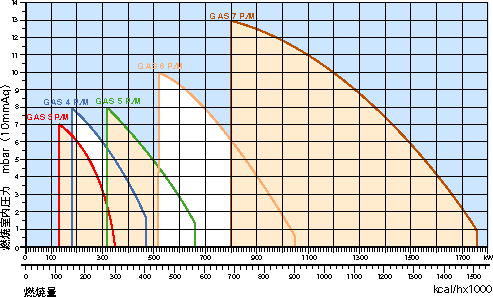

燃焼量と使用可能燃焼室内圧力の関係
