ガス・重油切替バーナー RLSシリーズRLS28~RLS130

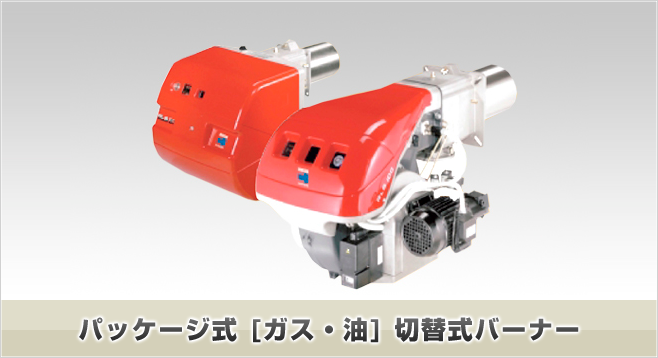

パッケージ式 ガス・油 切替式バーナー

特長

ボイラ使用例

RLSシリーズは100~1395kWまでシリーズ化されております。用途としては温水ボイラ、蒸気ボイラ、熱媒ボイラ、熱風発生機、熱風炉等多くの分野で使用されております。
バーナ制御はH/L式、バーナの動作状態はLED表示ランプにより確認が可能です。
燃焼騒音軽減は、低騒音型ファン形状及びファン入口形状により実現しました。
高風圧力タイプのファンより、広い燃焼領域及び高炉内圧力に対しても安定した燃焼を可能にしました。
コンパクト性を追求、取扱の簡単化、メンテナンス性に優れ、デザインも重要なファクターとして、完成されております。

RLS28 100/163kW ~ 325kW
RLS38 116/232kW ~ 442kW
RLS50 145/290kW ~ 581kW
RLS70 232/465kW ~ 814kW
RLS100 349/698kW ~ 1163kW
RLS130 465/930kW ~ 1395kW

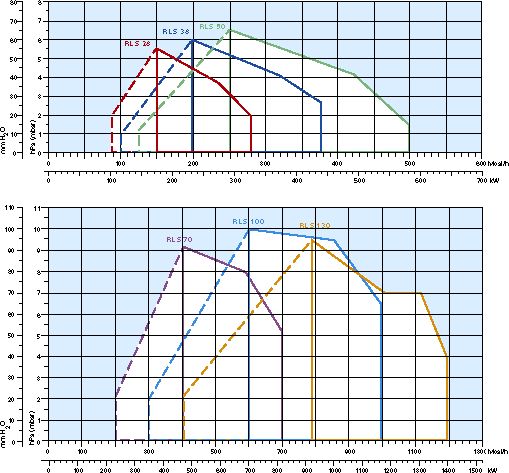

燃焼量

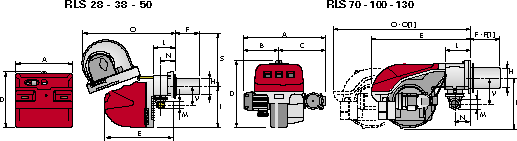

バーナー寸法

バーナ A B C D E F-F(1) H I L M N O-O(1) S V
RLS28 476 - - 474 580 191-326 140 352 164 1"1/2 108 810-810 367 168
RLS38 476 - - 474 580 201-336 152 352 164 1"1/2 108 810-810 367 168
RLS50 476 - - 474 580 216-351 152 352 164 1"1/2 108 810-810 367 168
RLS70 691 296 395 555 840 250-385 179 430 214 2" 134 1161-1361 - 221
RLS100 707 312 395 555 840 250-385 179 430 214 2" 134 1161-1361 - 221
RLS130 733 338 395 555 840 250-385 189 430 214 2" 134 1161-1361 - 221

取付フランジ寸法

バーナー P Q R
RLS28 160 224 M8
RLS38 160 224 M8
RLS50 160 224 M8
RLS70 185 275-325 M12
RLS100 195 275-325 M12
RLS130 195 275-325 M12
