ガスバーナー GS H/LシリーズGS10/GS20

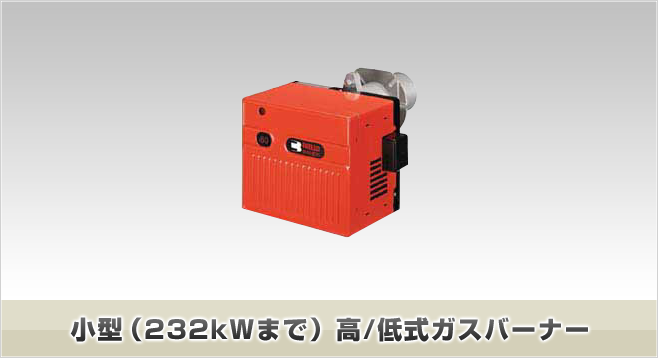

小型（232kWまで）高/低式ガスバーナー

特長

  • 全てのガス種類に簡単対応

    ノズル交換により、全てのガス種類に対応することができます。

  • ガスと空気の燃焼効率

    燃焼筒は、ガスと空気を完全に混合した燃焼が実行できるよう、各種の研究データから設計されています。

  • ダンパーモータ付

    H/L式ガスバーナーには、ダンパモータを採用。追従性の良いH/L燃焼を実現しています。

  • 燃焼追求

    空気ダンパーを装着したことにより、ガスと燃焼空気のバランスを最適に保つことが出来ます。

安全規格：UL規格/EN規格取得、ガス会社基準適合

  • 精度

    ダイキャスト生産により高精度の実現

  • 品質管理

    イタリア製
    世界トップレベルの品質管理

  • 大量生産

    ガスバーナー部品の注文はコード番号により、簡単に発注

  • デザイン性

    カバーがかかり、バーナーの機械部分が見えずスマート

  • 外形・重量

    大きさ重量が小さく取扱簡単

  • メンテナンス

    フレームロッド、スパークロッドスタビライザ等の交換が簡単

  • 資料の充実

    マニュアルが充実しているので設置が簡単

  • バーナー用途例

    リエロバーナーの用途例、交換の手引きはこちらをご参照下さい

構造説明

  • ガス配管

    ガス配管

    バーナー本体への取付けは、パッキンなしのユニオン接続。

  • アース結線

    アース結線

    安全確認のため、本体アースは必ず接続して下さい。

  • 空気ダンパ

    空気ダンパ

    取扱説明書を参照して、必要位置に設定して下さい。

  • バーナ本体

    バーナ本体

    ヒンジバー利用により取付、メンテナンスが簡単に実施可能です。

  • コントロールボックス

    コントロールボックス

    ドライバーで取外し可能。モニターランプ表示により運転状態の確認が出来ます。

  • 外観

    ガスバーナー外観

    バーナーカバーにより、安全の確保。コンパクトパッケージ型ガスバーナー。

  • バーナスイッチボックス

    バーナスイッチボックス

    遠隔で操作したい時使用します。

  • スイッチボックスとセット

    スイッチボックスとセット

    スイッチ操作で使用がより便利になります。（オプション仕様）

ガスバーナー仕様

ガスバーナー機種 GS5 GS10 GS20
燃焼量　KW 58 116 232
燃焼量　kcal/h 50,000 100,000 200,000
モータ動力　KW 0.09 0.09 0.25
制御方式 ON-OFF ON-OFF/HL/PM
点火方式 直接点火
燃焼方式 先端混合
炎検出 フレームロッド
風圧確認 エアーフロースイッチ
バーナー接続
口径		 6C U：20A U：32A U：32A
13A U：15A U：20A U：25A
LPG U：15A U：20A U：20A

OP：オプション　U：ユニオン接続式　F：フランジ接続式

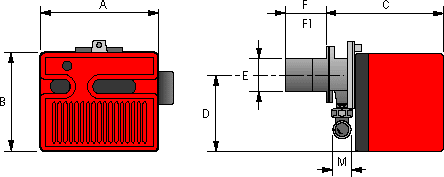

ガスバーナー寸法表

寸法　mm

バーナー名 A B G C D φE F F1** N φM
RELLO40 GS3 252 215 166 230 165 91 100 125 37 3/8"*
RELLO40 GS5 272 233 170 295 180 91 100 125 48 1/2"
RELLO40 GS10 305 262 188 347 204 105 110 170 61 3/4"
RELLO40 GS20 350 298 212 389 230 125 120 280 67 3/4"

* 1/2"の配管をブッシュで減少
** オプション寸法

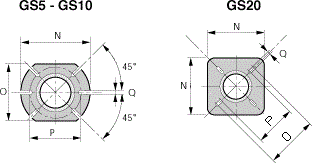

取付フランジ寸法

寸法　mm

バーナー名 N O P Q
GS10 185 160 130 10

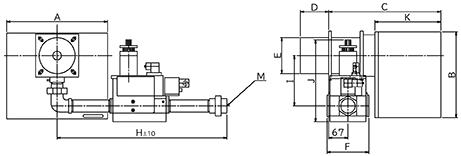

GS H/L シリーズ（標準配管）　外形図

型式 ガス
記号		 各寸法（㎜）
A B C D E F G H I J J* K M
GS10 A 305 262 347 110 105 145 250 700 190 300 315 220 32A
N 305 262 347 110 105 82 250 630 150 267 256 220 20A
L 305 262 347 110 105 120 250 630 150 300 256 220 20A
GS20 A 350 298 389 120 125 145 250 700 190+ 300 315 250 32A
N 350 298 389 120 125 82 200 630 150 267 256 250 20A
L 350 298 389 120 125 82 250 630 150 196 256 250 20A

J*　Hi-Low式

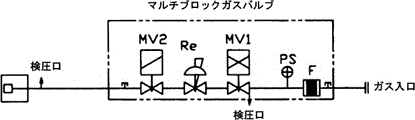

GS H/L シリーズ フロー図

GS-OF-DL型配管、　GS-HL-DL配管

メインガス遮断弁 ガス圧力スイッチ（L：低 H：高）
スタートガス電磁弁 テストコック
ガバナ（組込済 除外GS10-20）
供給圧力
A 1.5kPa
N 2.0kPa
L 2.8kPa
バーナー機種 使用燃料 制御方式 配管方式
バーナー機種の選定 記号 燃料種類 記号 制御方式 記号 配管形式
A 都市ガス OF ON-OFF式 DL 標準配管
N 13A HL Hi-LOW BL スタートガスライン付配管
L LPG PM 比例

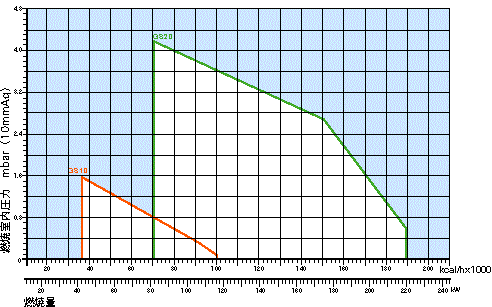

燃焼量と使用可能燃焼室内圧力の関係
